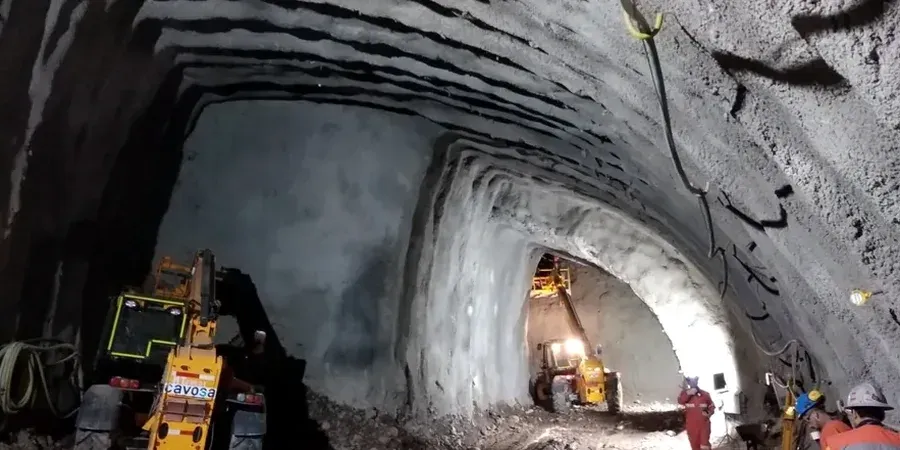

La niebla salina que cubre Valparaíso cada mañana no solo define su paisaje. Penetra en el subsuelo. Acelera la meteorización de los sedimentos graníticos, creando mantos de suelo blando sobre la roca. Excavar un túnel en estas quebradas es un desafío distinto al de Santiago o Viña. Acá los horizontes de arena limosa con algo de arcilla se intercalan de forma errática. Hacer un análisis geotécnico para túneles en suelo blando en Valparaíso implica anticipar cómo se comportará ese material frente a la excavación. No basta con perforar y mirar. Se requiere una campaña que integre ensayos de laboratorio y correlaciones de campo. Un sondaje SPT en los accesos altos de Playa Ancha nos da la variabilidad de la resistencia a la penetración. Pero en los sectores de relleno antrópico, tan comunes en los cerros, conviene contrastar con un ensayo CPT para no sobredimensionar el sostenimiento. La geología de los 42 cerros porteños tiene memoria de deslizamientos antiguos. Ignorar esa historia sale caro.
Un túnel en suelo blando en Valparaíso no se diseña solo con geología: se diseña con la historia sísmica de la ciudad.
Metodología y alcance
Particularidades de la zona
Valparaíso creció hacia arriba casi sin planificación. Muchos túneles y pasos bajo nivel cruzan antiguas quebradas rellenadas con escombros y basura doméstica del siglo XIX. El desarrollo urbano escondió los cauces naturales. Hoy, al excavar, uno se topa con esos paleocauces sin aviso. El riesgo de un análisis geotécnico para túneles en suelo blando incompleto es doble: inestabilidad del frente y asentamientos en superficie que pueden dañar las casas patrimoniales de la UNESCO. La subsidencia diferencial en los cerros Alegre y Concepción es un fantasma constante si no se modela bien la interacción suelo-estructura. Un estudio serio debe incluir la caracterización del relleno antrópico con calicatas profundas y la verificación del nivel freático colgado, típico de las laderas porteñas tras las lluvias invernales. La seguridad no es negociable cuando tienes un barrio entero sobre tu cabeza.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh1508: Geotecnia - Estudio de mecánica de suelos, NCh433.Of1996 Mod.2009: Diseño sísmico de edificios, NCh2369.Of2003: Diseño sísmico de estructuras e instalaciones industriales, NCh3171: Diseño estructural - Excavaciones, entibaciones y socalzados
Otros servicios relacionados
Caracterización geomecánica del frente de excavación
Ejecutamos campañas de sondajes con recuperación continua en los tramos de suelo blando. Determinamos la resistencia al corte no drenada (Su), la plasticidad y la granulometría de cada horizonte. Clasificamos el material según el sistema unificado y entregamos parámetros de deformabilidad para el diseño del sostenimiento. Todo bajo trazabilidad metrológica ISO 17025.
Modelación numérica del comportamiento túnel-entorno
Construimos modelos de elementos finitos 2D y 3D considerando la estratigrafía real de Valparaíso. Simulamos la secuencia constructiva y evaluamos el asentamiento en superficie. Entregamos curvas de reacción del terreno para optimizar el soporte y evitar daños en la infraestructura patrimonial del puerto.
Parámetros típicos
Consultas frecuentes
¿Por qué en Valparaíso es más crítico el análisis de suelo blando que en otras ciudades?
Por la combinación de topografía abrupta, rellenos antrópicos centenarios y la clasificación sísmica más alta del país. La NCh433 asigna a Valparaíso una aceleración efectiva máxima de 0.40g. Un sismo puede licuar los lentes de arena limosa que abundan en las quebradas, provocando el colapso del túnel si el estudio geotécnico no lo previó con ensayos triaxiales cíclicos.
¿Qué normativa chilena regula estos estudios de túneles?
Principalmente la NCh1508 para los estudios de mecánica de suelos y la NCh3171 para el diseño de excavaciones y socalzados. Para el diseño sísmico se aplica la NCh433 y, dependiendo del uso, la NCh2369. Nuestros informes se emiten con la firma del ingeniero responsable y cumplen estrictamente estas exigencias.
¿Cuál es el costo de un análisis geotécnico para túneles en suelo blando en Valparaíso?
El rango de inversión para una campaña completa en Valparaíso, incluyendo sondajes, ensayos de laboratorio acreditado y modelación numérica, se sitúa entre $2.207.000 y $8.129.000. La cifra exacta depende de la longitud del túnel, la accesibilidad en los cerros y la cantidad de ensayos triaxiales requeridos para caracterizar cada horizonte de suelo blando.
¿Qué pasa si el túnel atraviesa un relleno no controlado típico de los cerros?
Los rellenos antrópicos en Valparaíso suelen contener escombros, materia orgánica y bolsones de aire. No se pueden tratar como un suelo natural. Realizamos una campaña específica con calicatas y ensayos de permeabilidad para delimitar su geometría. Luego proponemos un pre-soporte con paraguas de micropilotes o inyecciones de consolidación antes de excavar, para garantizar la estabilidad del frente y minimizar asentamientos en las viviendas aledañas.
