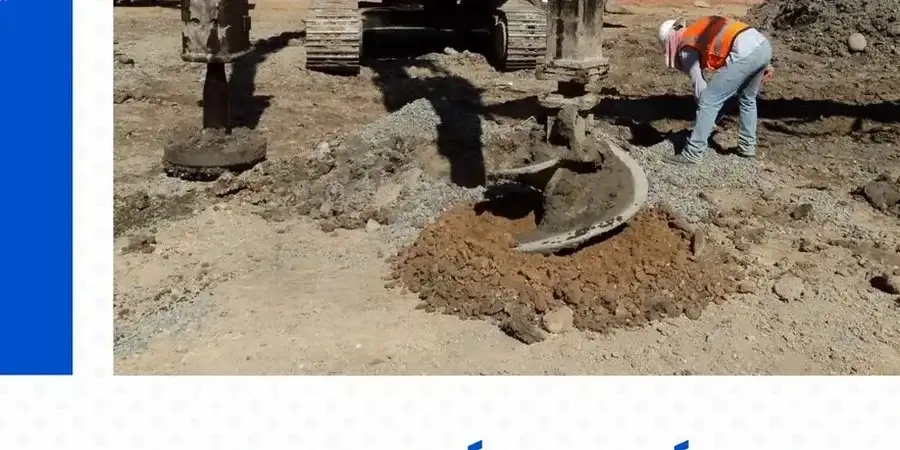

La norma NCh433.Of1996 modificada en 2009, junto con la NCh3171 para el diseño de mejoramiento de suelos, exige un conocimiento detallado del subsuelo antes de cualquier intervención en Valparaíso. La geología de la ciudad, una anfiteatro natural de cerros compuestos por esquistos micáceos y depósitos de ladera, sumada a los rellenos antrópicos no controlados en el plan, genera condiciones de cimentación excepcionalmente variables. Cuando los suelos presentan baja capacidad portante o alto potencial de licuefacción, el diseño de columnas de grava se convierte en una solución de mejoramiento que densifica el terreno y acelera el drenaje de presiones intersticiales. Nuestro equipo técnico aborda cada proyecto revisando la microzonificación sísmica local, porque en Valparaíso no basta con un diseño genérico: las aceleraciones en roca y la respuesta de sitio cambian drásticamente entre el Almendral y los cerros Alegre o Concepción. Para caracterizar la resistencia pre y post mejoramiento, complementamos el análisis con ensayos CPT que permiten perfiles continuos en suelos blandos, y con sondajes SPT donde se requiere verificar la compacidad alcanzada en campo.
Un diseño de columnas de grava sin ensayos post-mejoramiento es un riesgo evitable: siempre verificamos la compacidad con CPT o SPT antes de liberar la plataforma.
Metodología y alcance
Un aspecto crítico en la ciudad es la presencia de suelos residuales de esquistos, cuya estructura relicta puede colapsar si no se evalúa correctamente su sensibilidad al remoldeo. Por eso, antes del diseño realizamos una campaña que incluya calicatas exploratorias para observar la macroestructura del perfil, y ensayos de límites de Atterberg para descartar plasticidades que interfieran con la fricción de la grava. La separación entre columnas se calcula con métodos como el de Priebe, ajustando el factor de mejora en función del área de reemplazo requerida.
Particularidades de la zona
La cuenca de Valparaíso está surcada por paleocauces rellenos de sedimentos finos y arenas limosas que, bajo la napa freática fluctuante del plan, presentan riesgo de licuefacción durante un sismo mayor. Un dato concreto: el terremoto de 2010 (Mw 8.8) generó asentamientos diferenciales en sectores del Almendral construidos sobre antiguos lechos de quebradas, un antecedente que no podemos ignorar. Las columnas de grava funcionan como drenes verticales que disipan el exceso de presión de poros en menos de 30 segundos durante la fase cíclica, además de densificar el suelo granular circundante. Sin un diseño que modele la interacción columna-suelo bajo las aceleraciones espectrales definidas para suelo tipo D o E según la NCh433, el desempeño sísmico podría ser insuficiente. Trabajamos con análisis de asentamiento post-sismo y verificación de estabilidad global, porque en los taludes urbanizados de la ciudad, una mejora sísmica mal dimensionada transfiere el problema a las propiedades vecinas.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh433.Of1996 Mod. 2009 – Diseño sísmico de edificios, NCh3171 – Diseño de mejoramiento de suelos mediante columnas de grava, NCh1508 – Geotecnia – Estudios de mecánica de suelos, NCh2369 – Diseño sísmico de estructuras e instalaciones industriales
Otros servicios relacionados
Diseño de mejoramiento con vibrosustitución
Calculamos la malla de columnas de grava, el diámetro efectivo y la tasa de reemplazo para cumplir con los asentamientos admisibles y el factor de seguridad sísmico exigido por la NCh433. Incluye análisis de interacción suelo-columna, verificación de capacidad portante post-mejora y modelación de disipación de presiones de poros para mitigación de licuefacción en las zonas bajas de Valparaíso.
Control de calidad post-instalación
Ejecutamos campañas de verificación mediante CPT estático, SPT y ensayos de placa de carga para confirmar que la compacidad alcanzada en campo corresponde a la del modelo de diseño. Realizamos el seguimiento de la energía de compactación y la granulometría del material de aporte, asegurando la trazabilidad del proceso constructivo.
Parámetros típicos
Consultas frecuentes
¿En qué tipo de suelos de Valparaíso se recomienda usar columnas de grava?
Principalmente en suelos granulares sueltos con potencial de licuefacción, como los rellenos arenosos del plan y los sedimentos de paleocauces en el Almendral. También son efectivas en limos arenosos blandos y en algunos depósitos de ladera con matriz fina, siempre que se verifique que la plasticidad del suelo no inhiba la fricción de la grava y que no haya bloques de esquistos que interfieran con la penetración del vibrador.
¿Qué normativa chilena regula el diseño de columnas de grava?
El diseño sísmico se rige por la NCh433 y el diseño específico del mejoramiento por la NCh3171, que establece los requisitos para el cálculo del factor de mejora, la separación entre columnas y los controles de calidad en obra. Complementariamente, la NCh1508 define los lineamientos para la investigación geotécnica necesaria antes del diseño.
¿Cuánto cuesta un diseño de columnas de grava para un proyecto en Valparaíso?
El costo de un diseño de columnas de grava varía según la envergadura del proyecto, la profundidad de tratamiento y la cantidad de ensayos de verificación requeridos. En función de estos factores, el rango referencial para un diseño completo con campaña de control de calidad se sitúa entre $802.000 y $2.188.000.
¿Qué ensayos de verificación se realizan después de instalar las columnas?
La NCh3171 exige verificar la compacidad alcanzada. Utilizamos CPT estático entre columnas para obtener perfiles continuos de resistencia de punta, SPT para correlacionar con el diseño, y ensayos de placa de carga sobre la columna individual para medir el módulo de deformación del sistema mejorado.
¿Cómo afecta la topografía de cerros al diseño de columnas de grava en Valparaíso?
La pendiente y la presencia de esquistos meteorizados obligan a evaluar la estabilidad global del talud durante la vibración, porque la energía del vibrador puede inducir desplazamientos laterales si no se controla la secuencia de instalación. Además, en laderas con rellenos antrópicos heterogéneos, el diseño debe considerar la variabilidad lateral del subsuelo para evitar zonas sin mejora efectiva.
