El puerto de Valparaíso, con sus 42 cerros desplomándose sobre el Pacífico, no perdona cálculos aproximados. Acá la roca intrusiva del batolito costero aparece y desaparece entre mantos de suelo coluvial y rellenos antrópicos acumulados desde el siglo XIX. Una campaña de tomografía sísmica de refracción/reflexión en Valparaíso permite mapear ese contraste de impedancia que define si tu fundación apoyará en roca sana o en un paleosuelo saturado. En nuestro laboratorio acreditado bajo la norma NCh3171 combinamos tendidos de 24 a 48 geófonos con fuente de impacto instrumentada, generando perfiles de velocidad de onda P y S que después procesamos con inversión tomográfica de tiempos de viaje. El dato clave en Valparaíso es la identificación de la interfase suelo-roca, que en los cerros Alegre o Concepción puede variar de 3 a 15 metros en menos de 30 metros lineales. Complementamos la sísmica de refracción con un ensayo CPT cuando el perfil necesita resolución en los primeros 10 metros, sobre todo en zonas de relleno del plan donde la velocidad de onda registra anomalías por escombros y material de demolición histórica.
En los cerros de Valparaíso la roca puede desaparecer en 10 metros: la tomografía sísmica traza esa frontera invisible antes de excavar.
Metodología y alcance
Particularidades de la zona
Valparaíso creció hacia arriba sin planificación geotécnica hasta bien entrado el siglo XX. Muchas construcciones en los cerros se apoyaron sobre terrazas cortadas a media ladera, donde el perfil de suelo no es homogéneo: hay lentes de ceniza volcánica, paleocauces rellenos de bolones y sectores con napa freática colgada que aflora en los cortes de camino. Omitir una tomografía sísmica de refracción/reflexión en Valparaíso antes de proyectar muros de contención o excavaciones en ladera es exponerse a que el macizo rocoso supuesto en gabinete no aparezca donde lo esperabas. Hemos visto casos en el cerro Florida donde la roca fresca estaba a 18 metros, no a los 6 que sugería la geología de superficie, y el proyecto tuvo que rediseñar la cimentación sobre la marcha. La sísmica de refracción detecta además zonas de baja velocidad asociadas a fracturamiento o alteración hidrotermal, que en los granitoides de la Formación Horqueta pueden generar asentamientos diferenciales si no se identifican a tiempo. El riesgo no es solo estructural: en Valparaíso, con su condición de Patrimonio de la Humanidad, un imprevisto geotécnico puede detener la obra por hallazgos arqueológicos o por afectación a inmuebles de conservación histórica colindantes.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normas de referencia
NCh433.Of1996 Mod.2012 — Diseño sísmico de edificios (clasificación sísmica del suelo), NCh3171.Of2010 — Métodos de prospección sísmica para la clasificación de suelos, NCh2369.Of2003 — Diseño sísmico de estructuras e instalaciones industriales, NCh1508.Of2014 — Geotecnia — Estudio de mecánica de suelos
Otros servicios relacionados
Refracción sísmica multicanal
Tendidos de 24 a 48 canales con análisis de primeras llegadas y modelado mediante inversión tomográfica. Definimos la geometría del basamento rocoso y las velocidades de onda P y S en cada estrato, entregando un perfil 2D interpretado con el método de trazado de rayos. Ideal para proyectos de edificación en ladera y estabilidad de taludes en los cerros de Valparaíso.
Reflexión sísmica de alta resolución
Aplicamos apilamiento CDP con cobertura mínima de 600% para detectar reflectores someros, como contactos entre unidades sedimentarias y rellenos. En el plan de Valparaíso, donde los depósitos aluviales y marinos se interdigitan, la reflexión permite identificar capas guía que la refracción no resuelve por inversión de velocidad.
Determinación de Vs30 para clasificación sísmica
Procesamos el perfil de onda de corte hasta 30 metros de profundidad según los criterios de la NCh433. El valor de Vs30 que obtenemos en terreno —que en los cerros de Valparaíso suele oscilar entre 350 y 700 m/s— define el tipo de suelo y el factor de amplificación sísmica a usar en el análisis estructural.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre refracción y reflexión sísmica para un estudio en Valparaíso?
La refracción sísmica analiza las primeras llegadas de las ondas que viajan por la interfase entre capas, y es muy efectiva para definir la profundidad del basamento rocoso y el perfil de velocidades en los primeros 20 a 30 metros. La reflexión sísmica, en cambio, registra las ondas que rebotan en los contactos entre estratos y permite detectar capas de menor espesor o cambios laterales de facies. En Valparaíso solemos usar refracción para proyectos de fundación en ladera y reflexión cuando necesitamos mapear la geometría de rellenos en el plan o detectar paleocauces bajo depósitos aluviales.
¿Qué norma chilena regula los ensayos de tomografía sísmica?
La adquisición y procesamiento se rigen por la NCh3171.Of2010, que establece los métodos de prospección sísmica para clasificación de suelos. Para la clasificación sísmica del terreno de fundación se aplica la NCh433.Of1996 con su modificación de 2012, que exige el parámetro Vs30. En estructuras industriales aplica además la NCh2369.Of2003. Nuestro laboratorio sigue estos protocolos y entrega informes compatibles con el reglamento de la Ordenanza General de Urbanismo y Construcciones.
¿Cuánto cuesta una campaña de tomografía sísmica de refracción en Valparaíso?
El precio de una campaña de tomografía sísmica de refracción/reflexión en Valparaíso varía según la longitud de los tendidos, el número de líneas y la dificultad de acceso al terreno. Para un estudio típico con dos líneas de refracción de 48 metros cada una, el rango de inversión está entre $1.107.000 y $2.539.000, dependiendo de si se incluye también reflexión sísmica y la determinación de Vs30. En terrenos de ladera con acceso restringido, donde hay que transportar el equipo a mano, el costo puede ubicarse en el tramo superior del rango.
¿Se puede hacer tomografía sísmica en calles pavimentadas del plan de Valparaíso?

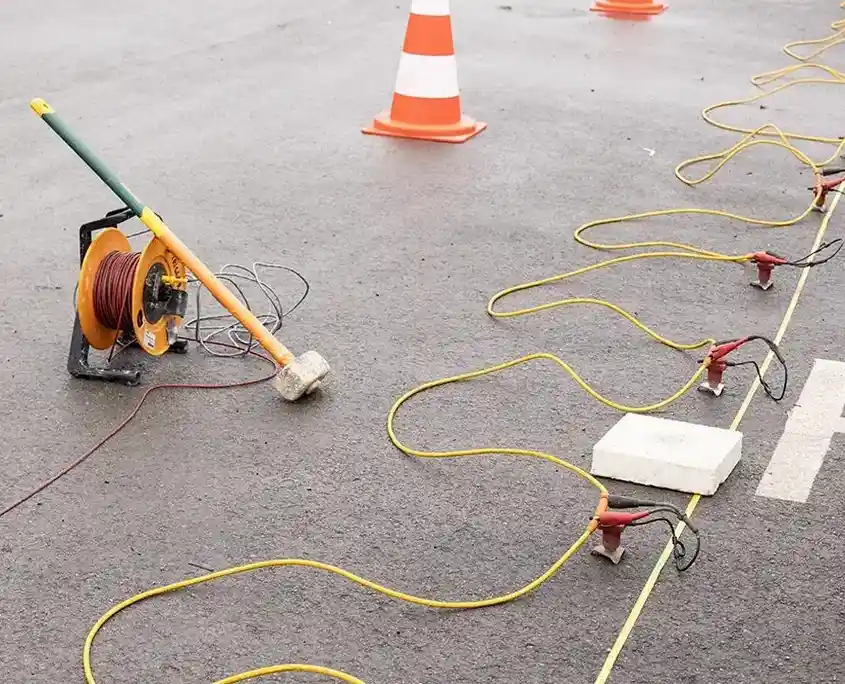

Sí, es factible. En pavimentos rígidos o de adoquín del plan de Valparaíso usamos placa de impacto con acople de goma y geófonos fijados con cera o yeso de fraguado rápido sobre la superficie. La señal en entornos urbanos tiene más ruido ambiental por el tráfico y la actividad portuaria, así que aumentamos el stacking a 5 golpes por punto de tiro. Las interferencias por actividades subterráneos —redes de agua, gas, fibra óptica— no invalidan el ensayo, pero exigen un reconocimiento previo de la ubicación de ductos para evitar golpear sobre ellos con la fuente.
